ループバック出力の設定方法

本製品は入力した映像源を出力するループバック出力機能があります。

ループバック出力とは

製品背面の HDMI OUT より HDMI IN に入れた映像を出力する機能です。

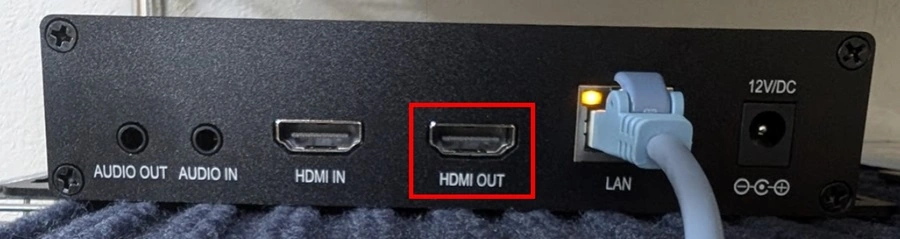

HDMI OUTからループバック出力できる

設定方法

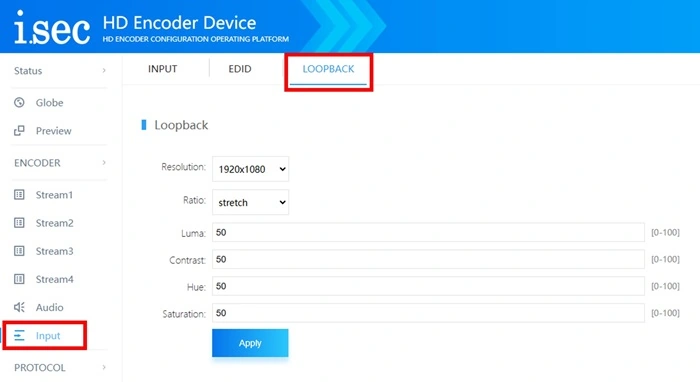

左メニューより Input 、上部メニューより LOOPBACK を選択します。

ループバック出力の映像の各設定を行います。

ループバック出力の各設定

  • Resolution(解像度):出力する解像度を設定します。
  • Ratio(比率)Strech / nochange Stech 機能とは液晶ディスプレイに画面イメージを拡大して表示する機能です。
  • Luma(輝度):明るさを 0-100 で設定できます。
  • Contrast(コントラスト):コントラストを 0-100 で設定できます。
  • Hue(色相):色相を 0-100 で設定できます。
  • Saturation(彩度):色の鮮やかさを 0-100 で設定できます。

設定完了したら Apply を押します。
