エンコーダーとデコーダーの接続方法

エンコーダーでエンコードした映像をインターネット経由で伝送しデコーダーで再変換を行いモニタに表示させる手順は以下の通りです。

エンコーダーの設定​

映像設定​

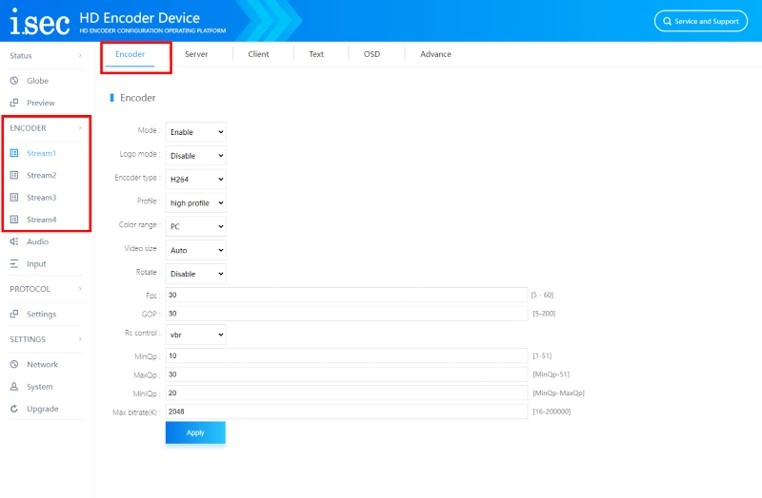

エンコーダーの INPUT にエンコードする映像を接続し設定を行います。

詳しい設定内容はこちらをご参照ください。

設定画面

RTSP URL の確認​

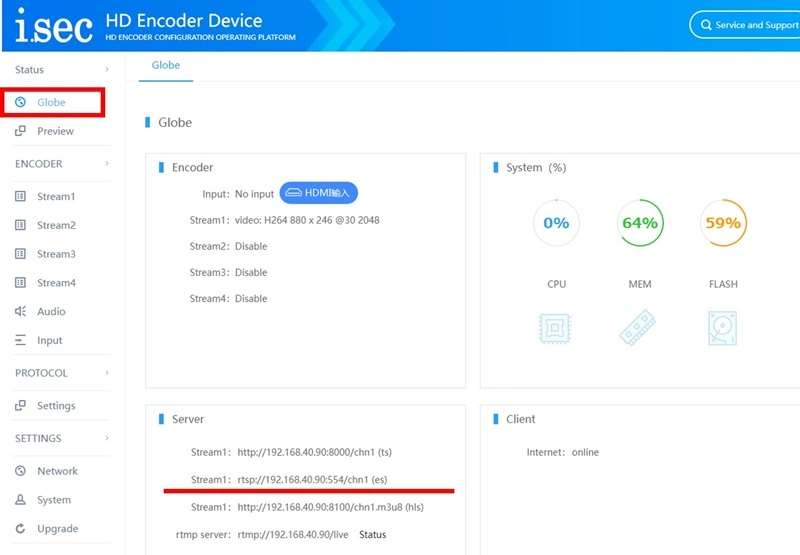

左メニューより Globe を選択し、遷移したページ下部にある RTSP URL を確認します。

本例だと

rtsp://192.168.40.90:554/chn1

この URL にエンコーダーの ID とパスワードも追加し最終的に以下の URL となります。

rtsp://admin:password@192.168.40.90:554/chn1

設定画面

デコーダーにてエンコーダーを接続する​

  1. デコーダーにログインし、下部メニューから Decoder setting のメニューを選択します。

デコーダーの設定画面へ

  1. Input settings ＞ Media url に接続するエンコーダーの RTSP URL を入力します。

    エンコーダーの IP アドレス（例） rtsp://admin:admin@192.168.40.90:554/chn1

    RTSP URL入力

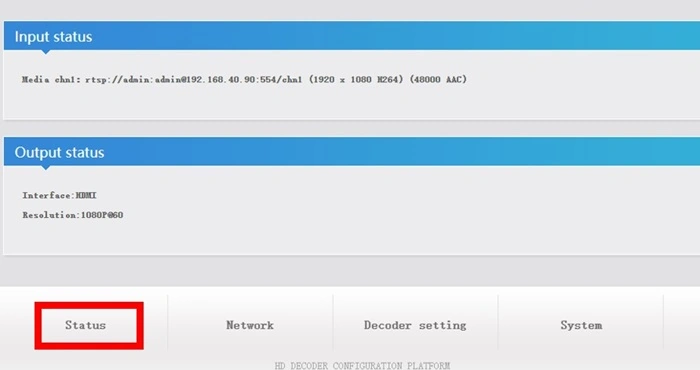

  2. Status 画面にて接続状態を確認します。

    下部メニューより Status を選択し Input status を確認します。

    接続に成功すると下記のように映像源の情報が表示されます。

    ステータス画面

以上で完了です。

インターネット経由で映像を伝送する場合​

エンコーダ側のルータのポート開放（ポートフォワーディング）​​

エンコーダ側のルータでポート開放（ポートフォワーディング）を実施してください。

本例だとエンコーダの rtsp ポート（初期値 554）をポート開放します。

※ポート開放の方法はルータによって異なりますのでお使いのルータ機器の取扱説明書を参照してください。

バッファロー製のルーターの場合​

バッファロー製のルーターのポート開放方法 をご確認ください。

デコーダーにてエンコーダーを接続する​

Input settings ＞ Media url に接続するエンコーダーの RTSP URL を入力します。

URL の IP アドレスはエンコーダーが繋がっているネットワークのグローバル IP となります。

本例だと

rtsp://admin:password@グローバル IP:554/chn1

RTSP URL入力

Status 画面にて接続状態を確認します。​

下部メニューより Status を選択し Input status を確認します。

接続に成功すると下記のように映像源の情報が表示されます。

ステータス画面
