本製品の販売は終了しました。
特徴
・IPカメラ等のLANの映像をHDMI/HD-SDI/３G-SDIに変換します
・デコーダー機能、テレビ放送用、学校等でのハイビジョン放送設備として利用いただけます
・医療現場での映像伝送 ・MPEG-TSサポート ・ONVIF、PSIA準拠

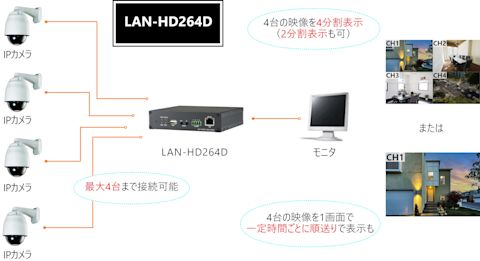

LAN-HD264DはHDMI/ SDIおよびコンポジット出力をH.264に変換するビデオ・デコーダです。 LAN-HD264Dは、Axis、Bosch、Sony、Pelco等多くのONVIF準拠のカメラによって生成されたRTSP IPストリームをデコードすることが可能です。
LAN-HD264Dは、1080p60までもデコードし、HDMI/ SDI/コンポジットを介してモニタに表示が可能です。シリアルデータも透過可能でパン、チルト、ズームは、ネットワークを介して制御することができます。
主な機能
| 項目 | 特徴 |
|---|---|
| 映像 | 1CH Video Codec System |
| 圧縮方式 | H.264 |
| 解像度 | 最大1920x1080 |
| ネットワーク | 固定IP、動的IP LAN、DDNS |
| その他の機能 | 設定情報 USB 保存機能 |
| 音声双方向通信可能 Full-duplex | |
| 日本語 OSD 機能 | |
| PoE 対応 | |
| Webブラウザで画像表示と各種設定 | |
| マネージャーソフトでシステム監視 | |
| CMSソフトで16台を一括表示と録画 | |
| RS-232CとRS-422を遠隔伝送 | |
| センサとリレーを遠隔接続 | |
| PTZカメラの遠隔コントロール | |
| RS-422/485, センサー/アラーム機能 |

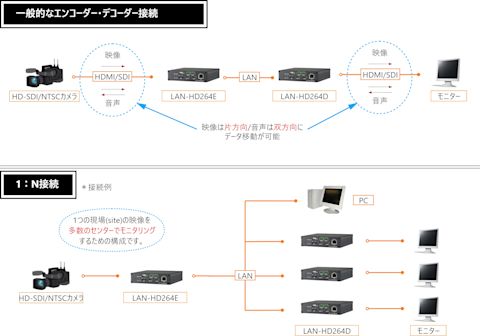

接続例

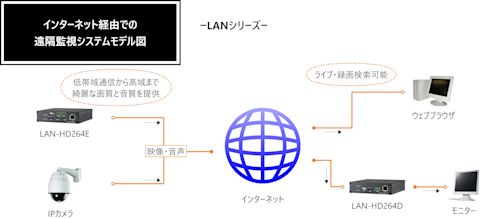

LANシリーズ インターネット経由での遠隔監視システムモデル図
LAN-HD264Dは H・264 圧縮方式の CODECとして多様な IP ネットワークを使用して低帯域通信から高域まで多彩な送信速度で伝送された映像を高い画質と音質で復調する遠隔監視ソリューションです。
データ回線を通じて遠隔地と利用者間でデータ交換機能を利用し、遠隔カメラ制御, 遠隔センサー/アラームなど多様な機能を実現することができます。
前面に設置した LED でシステムの状態を素早く確認することができ、 Webブラウザにて遠隔地でモニタリング, 保存, 検索, カメラ P/T/Z 制御が可能な遠隔映像送信用コーデックシステムです。
仕様
| モデル | LAN-HD264D | |
|---|---|---|
| 機能 | Decoder(受信) | |
| 映像 | チャンネル数 | 1 |
| 映像圧縮方式 | H.264、MJPEG | |
| 映像伝送速度 | 32kbps ～ 16Mbps | |
| 解像度 | 352x240,720x288,352x480,35x576 720x240,720x288,720x480,720x576 640x360,640x480,800x600,1024x768 1280x720,1280x960,1280x1024,1440x900 1600x900,1680x1050,1920x1080 |
|
| フレームレート | 1～60fps | |
| アナログ映像タイプ | NTSC/PAL | |
| 映像出力-1 | 1 x HDMI type A | |
| 映像出力-2 | 1 Composite BNC(NTSC/PAL) – 1Vp-p | |
| 映像出力-3 | 1×３G-SDI | |
| 音声 | 音声圧縮方式 | G.711、AAC（64K,128K） |
| 音声データーレート | G711:64Kbps、AAC： 64Kbps/128Kbps | |
| 音声サンプリングレート | G711:８KHｚ、AAC: 32/44.1/48KHz | |
| 双方向 | Full Duplex Audio | |
| 音声入力 | 1 Line-in (Mini-Stereo) | |
| 音声出力 | 1 Line-out (Mini-Stereo) | |
| ネットワーク | プロトコル | IPv4/v6, TCP, UDP, IGMP(Multicast), ICMP, DHCP HTTP, HTTPS, RTP, RTSP, RTMP, FTP,SNMP,SMTP UPnP, WS-Discovery, Zero, Configuration, NTP, DDNS |
| インターフェイス | Ethernet 10/100/1000Base-T (RJ-45) | |
| バックアップ/アップデート | USB 2.0 port | |
| シリアル通信 | シリアルポート | RS-232C: 1port (Terminal Block) |
| RS-422/485: 1port (Terminal Block) | ||
| 通信速度 | 2,400 ～115,200bps | |
| アラーム | センサー入力 | 2 port ノーマルオープン(Terminal Block) |
| アラーム出力 | 2 port ノーマルオープン(Terminal Block) | |
| BEEP | 1 | |
| 設定保存 | 保存/バックアップ | 内部又はUSBメモリー |
| 録画 | USBメモリー/USB-HDD | USBメモリー/HDDにAVIファイルをサイズ指定で録画 |
| 一般 | イベント送信 | HTTPアクション4種類 |
| 設定及びステータス | LED, オンスクリーン, 遠隔設定 | |
| PTZ Control | Web、CMSソフトウェア | |
| サイズ(WDH) | (W) 134× (D) 125 *×(H) 36.8 mm | |
| 重量 | 470g | |
| 使用温度範囲 | -10℃ – 50℃ | |
| 電源入力 | DC 12V、PoE(Power Over Ethernet) : 802.3af | |
| 消費電力 | 13.4W |
外観図
よくある質問
Q
検討したいのですが貸出機はありますか？
A
はい、ございます。お問い合わせから貸出希望の旨ご連絡ください。
Q
遅延時間はどのくらいでしょうか？
A
弊社で実験した際はインターネット経由で約350 ミリ秒の遅延が発生しました。
Q
故障の際のサポートについて教えてください。
A
故障した製品をお送りいただき、修理を行う、または代替品と交換するセンド バック方式で対応しております。
Q
保証期間は何年ですか？
A
1年間です。
Q
ローカルネットワークの環境でも使用可能ですか？
A
はい、ローカルネットワーク、インターネットどちらの環境でも使用可能です。
Q
G.711aのコーデックは対応してますか？
A
非対応です。G.711μは対応してますがG.711aは非対応です。
Q
専用機と兼用機の違いはなんですか？
A
兼用機はエンコーダーとデコーダーの機能を切り替えて使う事ができます。
Q
エンコーダー１台とデコーダー複数台を接続できますか？
A
はい、可能です。エンコーダー１台に対してデコーダー５台程度でしたら接続可能です。
Q
4K映像に対応してますか？
A
非対応です。最大解像度はフルHDまでです。4K映像を使用される場合は、LAN-UHD265D-1を選定下さい。
Q
ブラウザで同時に接続できる人数は最大何人ですか？
A
同時接続可能な最大人数は8人です。
