LAN-UHD265ED

特徴

・エンコーダ、デコーダ兼用機。機能の切り替え可能

・HDMI又はHD-SDIのハイビジョン映像を変換しLANケーブルで遠方へ伝送します。

・映像、音声、シリアルの3種類の信号を同時に伝送可能

・HDMIパススルー出力可能 →モニタに表示させたままモニタの映像を遠隔地へ伝送可能

・動体検知機能 →入力した映像内で人や物などの動作があれば検知、アラームやメール発報可能

・接点入力と接点出力2点ずつ搭載 →センサー入力を感知時にアラーム出力やメール発報及びスケジュール機能でセンサー入力の有効/無効切替など多彩な設定が可能

・365 日24時間安定稼働 放送設備や医療施設などへの導入多数

主な機能

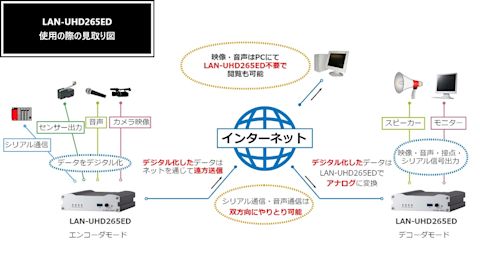

LAN-UHD265EDの見取り図

項目 特徴
機能 エンコーダ/デコーダ
(内部設定で切替可能)
映像 HDMI
圧縮方式 H.265、H.264
解像度 352x240~3840x2160
ネットワーク 固定IP、動的IP
LAN、DDNS
その他の機能 設定情報 USB 保存機能
音声双方向通信可能 Full-duplex
日本語 OSD 機能
PoE 対応
Webブラウザで画像表示と各種設定
マネージャーソフトでシステム監視
RS-232CとRS-422を遠隔伝送
センサとリレーを遠隔接続
PTZカメラの遠隔コントロール
RS-422/485, センサー/アラーム機能

接続例

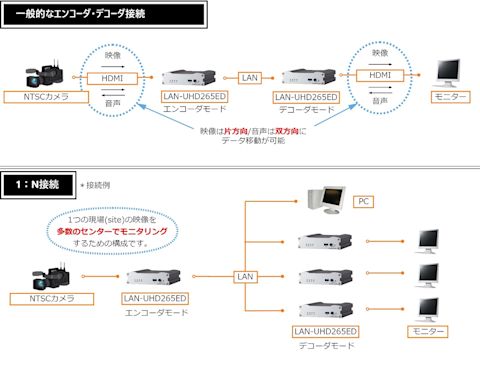

LAN-UHD265EDの接続図

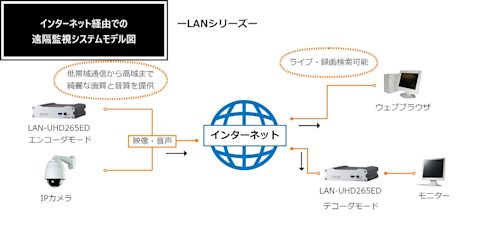

LANシリーズ インターネット経由での遠隔監視システムモデル図

インターネット経由での遠隔監視システムモデル図

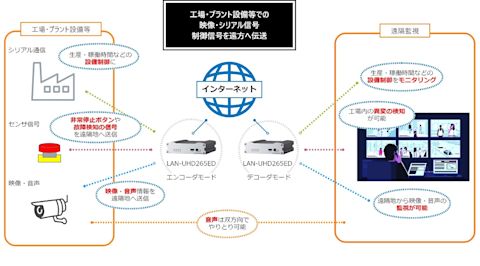

実用例❶ 工場、プラント設備等での映像・シリアル信号・制御信号を遠方へ伝送

LAN-UHD265EDは映像以外にもシリアル信号(RS232C,RS485)と接点信号を同時に伝送できます。 2台のLAN-UHD265EDで工場やプラント設備でカメラ映像と一緒にPLCなどの制御機器の信号やセンサー接点信号を遠隔へ伝送し、映像と一緒にモニタリング環境を構築する事も可能。

工場、プラント設備等での映像・シリアル信号・制御信号を遠方へ伝送

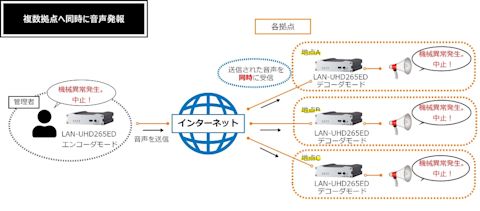

実用例❷ 複数拠点へ同時に音声発報

LAN-HDシリーズは1対Nでの接続が可能。管理棟から複数拠点に同時に同じ音声を送るといった使用方法も可能です。

複数拠点へ同時に音声発報

仕様

モデル LAN-UHD265ED
機能 Encoder / Decoder(変換/受信)
映像 チャンネル数 1
映像圧縮方式 H.265 / H.264 / MJPEG
映像サンプリングレート Primary : 32Kbps~16Mbps,
Secondary x3 : 32Kbps~4Mbps
フレームレート 最大60fps @3840x2160
出力解像度 352x240~3840x2160
音声双方向 Quad Streaming - Primary : H.265, H.264,
Secondary x 3 : H.265/H.264/MJPEG
ディスプレイ表示設定 多言語
映像入力 1 x HDMI (Type A, 2.0) / HDMI RX
映像出力 1 x HDMI (Type A, 2.0) / HDMI RX
音声 音声圧縮方式 G.711 / AAC(Option)
音声データレート G.711 : 8 KHz, AAC(Option): 32 kHz / 44.1 kHz / 48 kHz
音声サンプリングレート G.711 : 64Kbps, AAC(Option): 64Kbps/128Kbps
音声双方向 G.711 : Full-duplex, AAC(Option): Full-duplex
音声入力 1 x Line-In (stereo, mini-stereo type)
音声出力 1 x Line-Out (stereo, mini-stereo type) / Embedded Audio
ネットワーク プロトコル IPv4/v6 / TCP / UDP / IGMP(Multicast) / ICMP /
DHCP / HTTP HTTPS / RTP / RTSP / RTMP / FTP /
SNMP / SMTP / UPnP / WS-Discovery / Zero /
Configuration / NTP / DDNS / ONVIF / PSIA /
MPEG-TS / SRT (Secure Reliable Transport)
インターフェース Ethernet 10/100/1000base-T (RJ-45)
セキュリティー パスワード保護 / IPアドレスフィルタリング / HTTPS暗号化
アプリケーション開発 専用プロトコル/SDK,ONVIF,PSIA,MPEG-TS
イベント/ アラーム イベントソース モーション/センサー入力/ビデオ損失/切断
イベントアクション 通知(Eメール)/ FTP / PTZプリセット / アラーム制御 / 録音
一般 装飾 アルミニウム
認定 CE / FCC / KCC / RoHS
外部デバイス 2 x Sensor-In (dry contact, NO/NC) /
2 x Alarm-Out (dry contact, NO)
1 x RS-232 port 1 x RS-422/485 port
1 x Buzzer (88dB min)
電源入力 Min DC12V/1.0A, PoE(Power over Ethernet): 802.3af
電源出力 DC12V/PoE : 最大 9.6W
動作温度 ー10℃ ~ +50℃
保管温度 ー10℃ ~ +50℃
動作湿度 20%RH ~ 80%RH
保管湿度 20%RH ~ 80%RH
ストレージ 1 x USB 2.0 port
サイズ(W×D×H) 134.08(W)×125.0(D)×36.9(H)mm
重量 459.4g

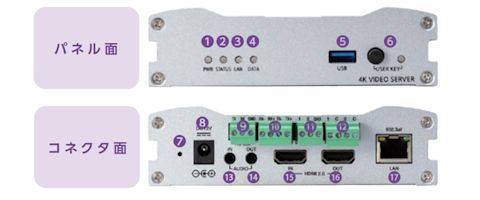

パネル図

LAN-UHD265EDパネル図

No 名称 機能
POW 電源表示
STATUS 状態表示
LAN ネットワーク表示
DATA データ状態
USB USBコネクタ
USER KEY 録画の開始/停止
RESET 設定を初期化
DC12V 電源入力
RS-232 機器制御
RS422-485 カメラ制御
RS422-485 カメラ制御
ALARM アラーム出力
AUDIO IN 音声入力
AUDIO OUT 音声出力
HDMI IN HDMI入力
HDMI OUT HDMI出力
LAN ネットワーク

製品画像

transfer-header-lan-uhd265ed

transfer-page-lan-uhd265ed-001-front-panel

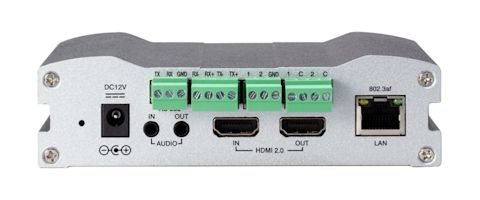

transfer-page-lan-uhd265ed-002-back-panel

外観図

LAN-UHD265ED外観図
