LAN-UHD265D

特徴

  • IPカメラ等の映像をHDMI/HD-SDI/3G-SDIに変換し、、HDMI/SDI/コンポジットを介してモニタに表示が可能です。
  • 4台のIPカメラの映像をモニタ表示可能
  • 3出力から出力(同時出力は2出力まで)
  • SRT伝送可能
  • 暗号化通信可能
  • ONVIF、PSIA準拠

LAN-UHD265DはHDMI/ SDIおよびコンポジット出力をH.265に変換するビデオ・デコーダです。 LAN-UHD265Dは、Axis、Bosch、Sony、Pelco等多くのONVIF準拠のカメラによって生成されたRTSP IPストリームをデコードすることが可能です。

LAN-UHD265Dは、2160p60までもデコードし、HDMI/ HD-SDI/コンポジットBNCを介してモニタに表示が可能です。

主な機能

LAN-UHD265DとLAN-HD264Eの見取り図

項目 特徴
映像 1CH Video Codec System
圧縮方式 H.265,H.264
解像度 最大3840x2160 60fps
ネットワーク 固定IP、動的IP
LAN、DDNS
その他の機能 設定情報 USB 保存機能
音声双方向通信可能 Full-duplex
日本語 OSD 機能
PoE 対応
Webブラウザで画像表示と各種設定
マネージャーソフトでシステム監視
CMSソフトで16台を一括表示と録画
RS-232CとRS-422を遠隔伝送
センサとリレーを遠隔接続
PTZカメラの遠隔コントロール
RS-422/485, センサー/アラーム機能

接続例

LAN-UHD265DとLAN-HD264Eの接続図

LANシリーズ インターネット経由での遠隔監視システムモデル図

インターネット経由での遠隔監視システムモデル図

LAN-UHD265Dは H.265/H.264対応の遠隔監視システムです。 インターネット経由の最大4k60pの映像を高画質、高音質でデコードします。

制御信号の通信に対応し、PTZカメラの遠隔コントロールやセンサー/アラームの制御に対応してます。

前面パネルのLED でシステムの状態を素早く確認することができます。 Webブラウザでモニタリング, 保存, 検索, PTZカメラの制御が可能です。

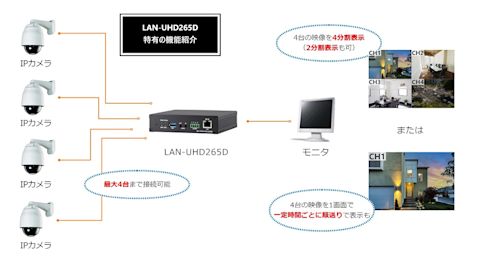

LAN-UHD265D特有の機能紹介

仕様

モデル LAN-UHD265D
機能 Decoder(受信)
映像 チャンネル数 最大4
映像圧縮方式 H.265 / H.264 / MJPEG
出力解像度 320x240 ̃ 3840x2160
フレームレート 1~ 60fps @ 3840x2160
ディスプレイ表示設定 多言語 (英語・韓国語・フランス語・ドイツ語・スペイン語・
イタリア語・ロシア語・日本語・スウェーデン語・ポルトガル語・
オランダ語・ハンガリー語・フィンランド語・特別な記号)
映像出力 1xHDMI(Type A)/1xComposite(BNC)/1x3G/HD/SD-SDI(BNC)
音声 圧縮方式 G.711 / AAC(Option)
音声データレート G.711 : 8 KHz, AAC(Option) : 32 kHz / 44.1 kHz / 48 kHz
音声サンプリングレート G.711 : 64Kbps, AAC(Option) :
32Kbps/64Kbps/128Kbps/192Kbps
音声双方向 Full duplex Audio
音声入力 1 x Line-In (mini-stereo type)
音声出力 1 x Line-Out (stereo, mini-stereo type) / HDMI
ネットワーク プロトコル IPv4/v6 / TCP / UDP / IGMP(Multicast)/ ICMP/ DHCP/
HTTP/HTTPS/ RTMP/ SRT / RTP / RTSP / FTP / SNMP /
SMTP/ UPnP / WS-Discovery / Zero Configuration /
NTP/ DDNS
インターフェース 1 x Ethernet 10/100/1000Base-T (RJ-45)
セキュリティー パスワード、IP アドレスフィルタリング、HTTPS、AES-128/256
アプリケーション開発 専用プロトコル/SDK,ONVIF,PSIA,MPEG-TS
シリアル通信 シリアルポート RS-232C: 1port (Terminal Block)
RS-422/485:1port (Terminal Block)
通信速度 2,400 ~115,200bps
アラーム出力 2 port ドライ接点(Terminal Block)
ブザー 1 x Buzzer (88dB min)
録画 バックアップ 外付けUSB メモリー又は
外付けHDDにAVI ファイルをサイズ指定で録画
イベント/アラーム イベントソース モーション/センサー入力/ビデオ損失/切断
イベントアクション 通知(Eメール)/ FTP / PTZプリセット / アラーム制御 / 録音
一般 装飾 黒 / アルミニウム
証明 N/A
外部デバイス 2 x Alarm output : Dry contact (Terminal block)
1 x RS-232(Terminal block) 1xRS-422/485(Terminal block)
ストレージ 1 x USB 3.0 port
電源入力 Min DC12V/1A, PoE(Power over Ethernet): 802.3af
消費電力 DC12V/PoE : 最大 680mA
動作温度/湿度 -10°C ̃ 50°C / 90% RH未満
サイズ(WDH) 134.08(W) X 125.5(D) X 33.05(H)mm
重量 428g

製品画像

transfer-header-lan-uhd265d

transfer-page-lan-uhd-265d-001-front-panel

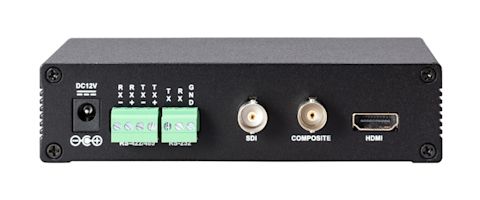

transfer-page-lan-uhd-265d-002-back-panel

外観図

transfer-description-LAN-UHD265D-外観図
