特徴
- PCを使用しない遠隔監視が可能
- 「LAN-NTSC264+」 H.264方式
- 10Mbpsエンコーダー＆デコーダ-
- インターネットで遠隔監視
- エンコーダー・デコーダー機能搭載
- アナログ画像をデジタル化
- LAN-NTSC264画像サーバー機能
- アナログのNTSC信号をデジタル化しH.264方式に圧縮してネットワーク接続
- デジタル画像をアナログ化
- LAN-NTSC264 画像レシーバー機能
- LAN接続された画像サーバーのデジタル画像をアナログ化してNTSC信号を出力します
- 2通りのモードを1台で切り替え可能(エンコーダー、デコーダー)
- USBメモリー及びUSB－HDDを接続して録画が可能
- Webブラウザで画像表示と各種設定
- マネージャーソフトでシステム監視
- RS-232CとRS-422を遠隔伝送
- センサとリレーを遠隔接続
- PTZカメラの遠隔コントロール
主な機能
先進のH.264圧縮方式
H.264は圧縮率の高いMPEG-4方式を更に改良、
40%から50%圧縮率を向上し、スムーズでクリアな画像を再現します
- 映像 1CH Video Codec Syste
- H.264 圧縮方式
- 最大 FULL-D1(720X480) 解像度をサポート
- 多様なネットワーク対応 (固定IP, 動的IP, LAN, DDNS)
- 設定情報 USB 保存機能
- 映像片方向通信
- 音声双方向通信可能
- 前面 LED 及び/日本語 OSD 機能
- PoE support
- RS-422/485, センサー/アラーム機能

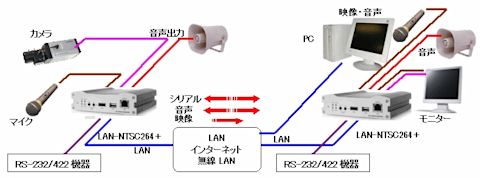

接続例
PCとLAN-NTSC264+同時接続
カメラの映像を同時に複数箇所で確認可能です
画像の表示はPC又はLAN-NTSCで可能です
Multicastに対応していますので更に多くの人が同時に接続可能です
LAN-NTSC264Plus(+)は H・264 圧縮方式の CODECとして多様な IP ネットワークを使用して低帯域通信から高域まで多彩な送信速度できれいな画質と音質を提供する最新の遠隔監視ソリューション です。
データ回線を通じて遠隔地と利用者間でデータ交換機能を利用し、遠隔カメラ制御, 遠隔センサー/アラームなど多様な機能を実現することができます。
前面に設置した LED でシステムの状態を素早く確認することができ、 CMS(Central Monitoring System)を利用して遠隔地でモニタリング, 保存, 検索, カメラ P/T/Z
制御機能が可能な遠隔映像送信用コーデックシステムです。
Webによる映像表示
ネットワーク設定画面例
システム管理ソフトウェア 「マネージャーソフトウェア」 （標準添付）
複数のLANシリーズを一括管理
画像伝送量、フレーム数、ネットワーク状態をリアルタイムで監視可能です。
Servers画面
| 項目 | 内容 |
|---|---|
| IP / Domain Name | IPアドレス |
| MAC Address | MACアドレス |
| Model | 製品型番 |
| Type | エンコーダー、デコーダー |
| Firmware | ファームウェアのバージョン |
| Start Up Time | 起動日時 |
Channels画面
| 項目 | 内容 |
|---|---|
| Ch | チャンネル番号 |
| Conns | サーバーに接続されたクライアントの数 (Nada Manager 含む) |
| Cam | ビデオ信号入力状態 |
| Motion | モーション検出状態 |
| V-E(kbps) | ビデオ エンコード ビートレート |
| V-E(fps) | ビデオ エンコード フレームレート |
| V-D(kbps) | ビデオ デコーディング ビートレート |
| V-D(fps) | ビデオ デコーディング フレームレート |
| A-E(kbps) | オーディオ エンコード ビートレート |
| A-D(kbps) | オーディオ デコーディング ビートレート |
Peripherals画面
| 項目 | 内容 |
|---|---|
| COM1-TX | RS-232C ポートのデータ送受信状態 |
| COM1-RX | – TX: サーバー -> 外部シリアル機器 |
| – RX: 外部シリアル機器 -> サーバー | |
| COM2-TX | RS-422/485 ポートのデータ送受信状態 |
| COM2-RX | – TX: サーバー -> 外部シリアル機器 |
| – RX: 外部シリアル機器 -> サーバー | |
| Sensor1 | センサーポートの状態 |
| Sensor2 | |
| Buzzer | ブザーの状態 |
| Relay1 | リレーの状態 |
| Relay2 |

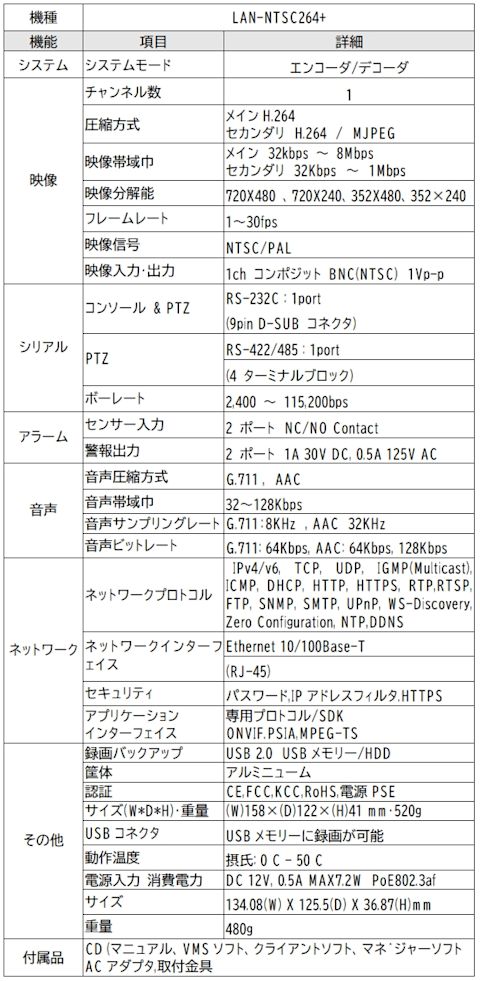

仕様
PTZカメラ プロトコル対応表
| None | Fine | Pelco-D | Pelco-P |
| ScandomeII | Samsung | Oriental | SungJinMPU |
| D-MAX | Mikami | RVision | Geosan |
| Sanyo | Techwin | Sony | Dynacolor |
| LG-MULTIX | Cynix | VICON | BBV |
| Scandome3 | MSC protocol | TOKINA | WONWOO |
| DY-Elec | PU CCTV | KEX CCTV | Inter M |
| KALATEL | AmericanDynamics | BOSCH type2 | BOSCH type4 |
| BOSCH type8 | JAVELIN | NIKO | OULIM |
| Forward Vision | WONWOO2 | TOA Type-A | TOA Type-B |
| LPT-A100L | PTC-200C | EverFocus EPTZ | YUJIN sys |
| GANZ | CANON | CTEC | HITECOM |
| HITECOM2 | AD-Manchester | Panasonic new |

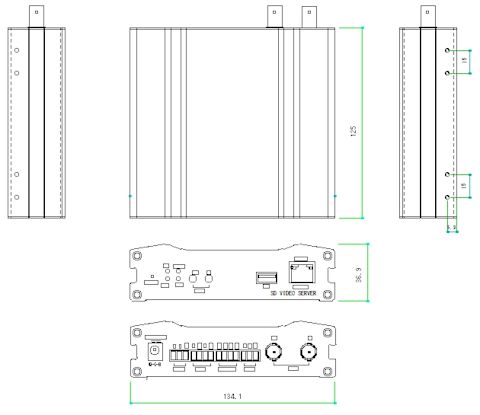

外観図
