映像喪失時のロゴ表示設定

エンコーダーに接続された映像ソースの入力が途切れた場合、指定したロゴを表示することができます。

この機能により、映像ソースに異常が発生した際、送信先で迅速に異常に気づくことが可能になります。

ロゴのアップロード

表示させる任意のロゴをアップロードします。

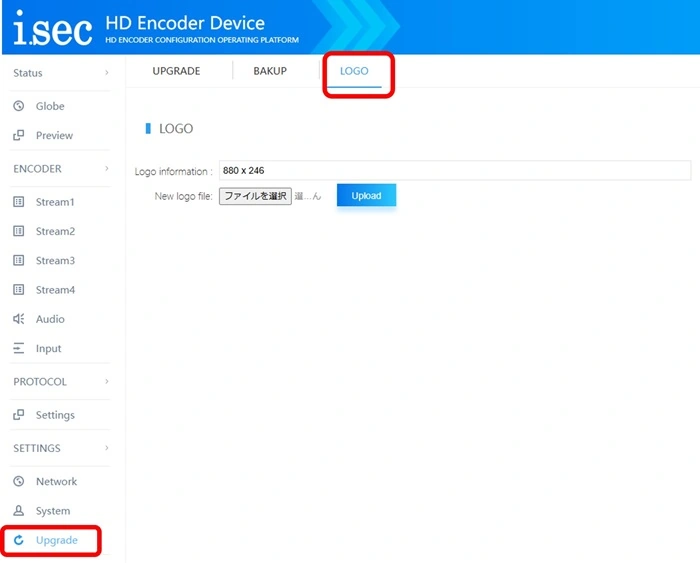

左メニューよりUpgrade＞ 上部メニューよりLOGOを選択します。

表示された画面に表示させるロゴ画像をアップロードします。

アップロードするロゴ画像のサイズは1280x720以下になります。

対応するファイル形式はjpegです。

ロゴ表示条件の設定

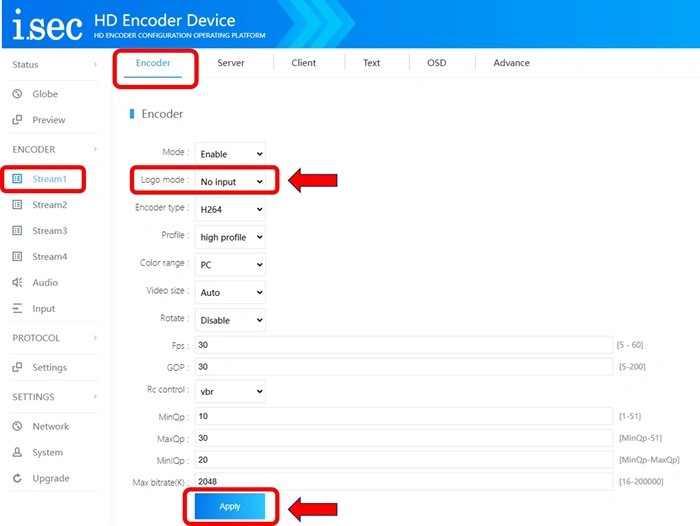

左メニューより Strema1 ～ 4 いずれか ＞ 上部メニューよりEncoderを選択します。

表示された画面よりLogo modeを選択しNo Input / Disable / Alwaysよりロゴ表示条件を選択します。

• No Input：ロゴは表示されません。
• Disable：映像喪失時にロゴを表示させます。
• Always：常時ロゴを表示させ、入力している映像は表示されません。

条件を選択したら Apply を押して設定完了です。
