映像入力の設定

映像入力の設定方法に関して

映像源の接続

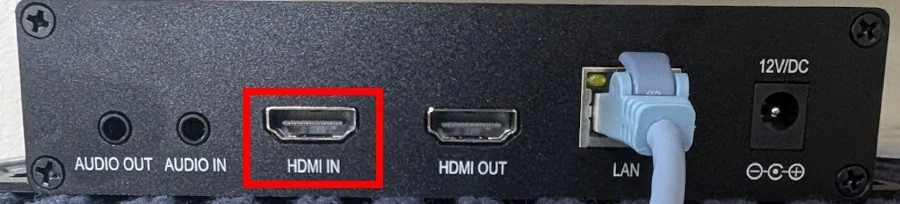

エンコーダーの映像入力口に映像を接続します。

本例では HDMI IN に HDMI 映像を接続します。

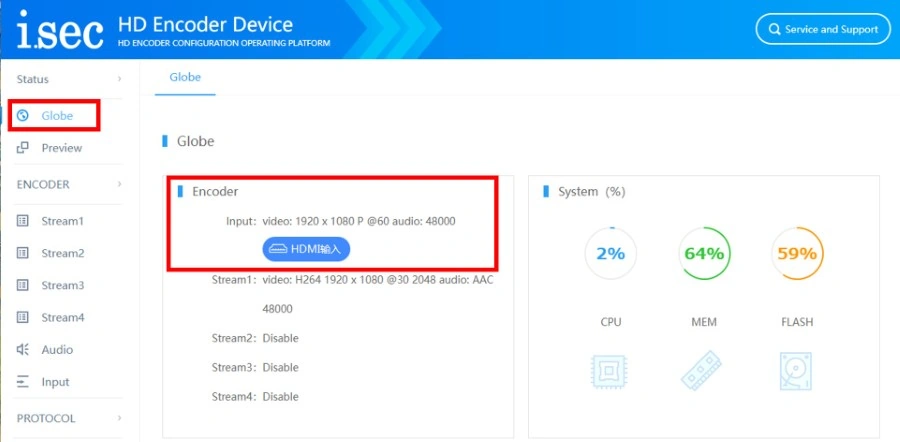

左メニューよりGlobeを選択し、Input 情報に映像源の情報が記載されているか確認します。

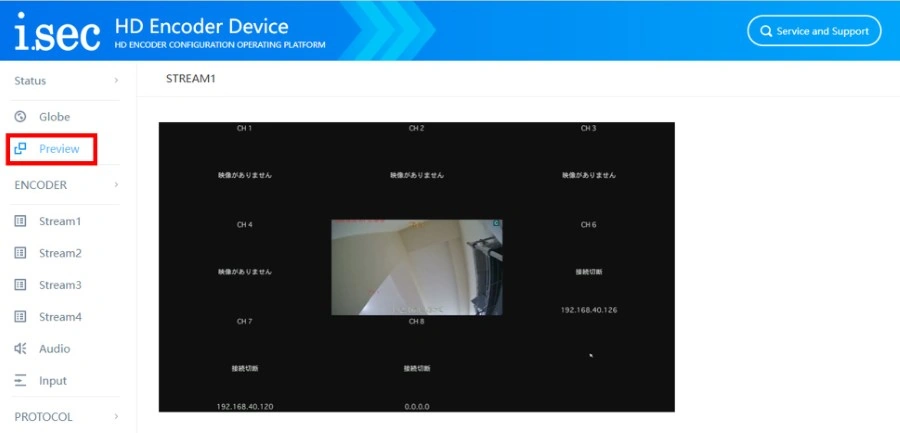

次に左メニューより Preview を選択し入力した映像が映っている事を確認します。

映像が映っていればエンコーダーにて映像をエンコードできています。

エンコード解像度及びフレームレートなどの設定

各設定メニューの説明

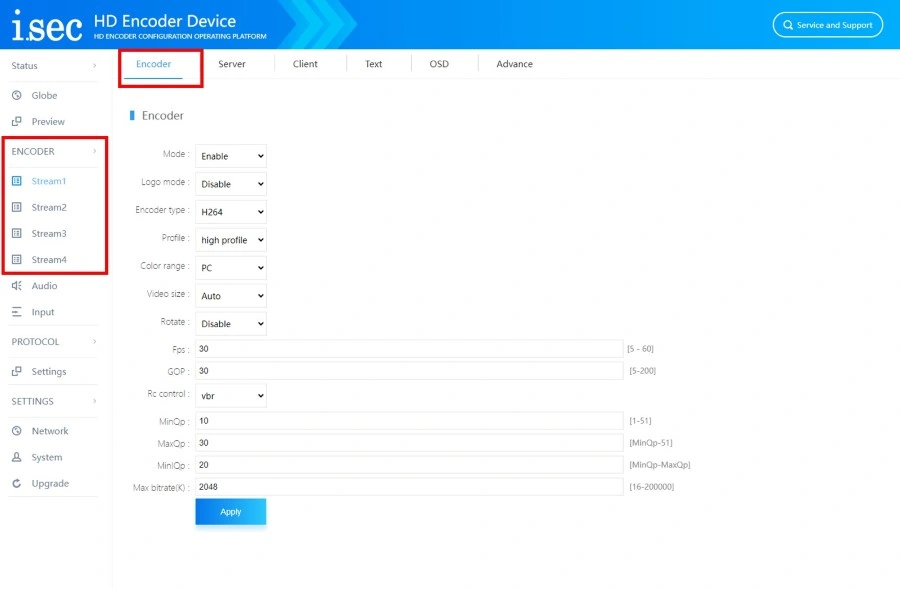

左メニューより Stream1 ～ 4 にて最大４つのストリーム出力の設定が可能です。

Mode（モード）

• Disable（無効）：エンコードを無効にします。
• Enable（有効）：ビデオとオーディオのデフォルトのエンコードです。
• VideoOnly（ビデオのみ）：ビデオのみのエンコードします。
• Audio Only(オーディオのみ)：オーディオのみのエンコードします。

Encoder Type（エンコーダタイプ）

H264 / H265 / MJPEG から選択します。

Profile（プロファイル）

Baceline profile（ベースラインプロファイル）/ main profile（メインプロファイル） / high profile（ハイプロファイル） から選択します。

注:エンコードタイプを H.265 を選択した場合はメインプロファイルを選択してください

Color range（カラーレンジ）

PCまたはTVから選択し、映像を表示するモニターに合わせて設定します。

Video size

解像度を設定できます。

Stream1&Stream2 は以下から設定可能です。

480x270 / 640x360 / 640x480 / 704x576 / 720x404 / 720x480 / 720x540 / 720x576 / 800x600 / 850x480 / 960x540 / 1024x576 / 1024x768 / 1280x768 / 1280x800 / 1280x720 / 1920x1080 / オート

Stream3&Stream4 は以下から設定可能です。

480x270 / 640x360 / 640x480 / 704x576 / 720x404 / 720x480 / 720x540 / 720x576 / 自動

Rotate（回転）

映像の回転を設定します。

選択肢は 4 つあります。

Disable（無効）/ 90 / 180 / 270

Fps（フレームレート）

フレームレートは 5 ～ 60 の範囲で設定できます。

• Stream1とStream2のフレームレート：5 ～ 60（※入力解像度が 720i/50 または 1080i50 の場合は、フレームレートを 25 に設定してください）
• Stream3とStream4のフレームレート：5 ～ 30（※入力解像度が 720i/50 または 1080i50 の場合は、フレームレートを 25 に設定してください）

GOP（Group Of Picture）

ビデオ圧縮におけるフレーム構成の単位で、映像品質や圧縮効率に影響します。

短い数値に設定するとフレームの更新頻度が増え、動きの激しい映像に適していますが、ファイルサイズが大きくなる傾向があります。

一方で、長い数値に設定すると圧縮効率が上がり、ファイルサイズが小さくなるものの、動きの激しい場面で画質がやや低下することがあります。

デフォルト設定を推奨します。

• 初期値：30
• 設定範囲：5-200

Rc control

ビットレート制御の方式を選択します。

• VBR：可変ビットレート
• CBR：固定ビットレート

マクロブロック QP 値の設定（MinQp,MaxQp,MinQp に関して）

H264 エンコード中、各画像フレームは多数のマクロブロックに分割され、エンコード後に各マクロブロックに QP 値が割り当てられます。

各画像フレームには、max_qp および min_qp と呼ばれる最大および最小の QP 値があります。

パラメーター値が小さいほど、出力は入力に近づきます。

基本的にはデフォルトの設定でご使用下さい。

• MinQp: 1-51
• MaxQp: MinQp-51
• MinIQp: [MinQp-MaxQp]
• Max bitrate（最大ビットレート(K)）: [16-200000]

設定完了後に Apply を押して完了です。
