HDUモデル SDI映像信号用レコーダー 販売終了モデル

特徴

●4チャンネルHDU413　「1080ｐカメラで各チャンネル30fpsの高速録画」

●8チャンネルHDU813　「1080ｐカメラで各チャンネル15fpsの高速録画」

●「720pハイビジョン及びアナログカメラは各チャンネル30fpsの高速録画」

画面例 (モニター画面)

モニター画面

スマートフォン画面例

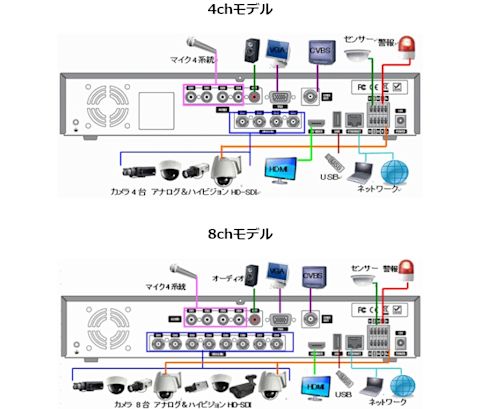

接続例

レコーダーの特徴

その他の製品情報

フロントパネル

recorder-description-021

NO	内容
1	USB port: バックアップの為のUSBポート
2	HDD: 録画中と再生時に点滅
3	POWER:電源ONで点灯

リアパネル・接続例

仕様表

モデル		HDU813	HDU413
映像	入力	HD-SDI (720p25/30/50/60, 1080p25/30, 1080i50/60)
		NTSC/PAL
	出力	HDMI (最大1920×1080)/ VGA (最大1920×1080)
音声	入力	4CH ライン入力
	出力	1CHライン出力 / HDMI出力
	オーディオコーデック	G.711
アラーム	センサー入力	4CH入力　　（NO/NC　選択）
	アラーム出力	1アラーム出力
録画	圧縮方式	H.264
	1920×1080	15ｆｐｓ　/　ch	30ｆｐｓ　/　ch
	1920×540	15ｆｐｓ　/　ch	30ｆｐｓ　/　ch
	1280×720	15ｆｐｓ　/　ch	30ｆｐｓ　/　ch
	640×360	30ｆｐｓ　/　ch	30ｆｐｓ　/　ch
	1280×720	30ｆｐｓ　/　ch
	640×360	30ｆｐｓ　/　ch
	960H	30ｆｐｓ　/　ch
	D1	30ｆｐｓ　/　ch
	CIF	30ｆｐｓ　/　ch
	画質	5段階で調節
	録画モード	常時/スケジュール/モーション/センサー/録画しない
	モーションディテクト	全領域/グリッド線による領域設定
	イベント前・イベント後録画	イベント前 15秒～20分　イベント後 10秒～30秒/1分録画
画面	デジタルズーム	有り
	画面自動切換え	3秒～60秒
再生	分割画面	1,　4分割
再生速度	シングルチャンネル	×1、2、4、8、16、32、64
	マルチチャンネル	×1、2、4、8、16、32
	検索モード	クイックサーチ・イベント・アーカイブ・ログ・時間軸（タイムライン）
ストレージ	S・M・A・R・T	HDD内部診断機能
内蔵HDD	ｲﾝﾀｰﾌｪｲｽﾀｲﾌﾟ	シリアルATA
	1HDDの最大容量	3TB
	最大搭載数	2台　合計最大　6TB
	ファイルシステム	NaFS-停電の際に、データ損失を防止するよう設計。
	USBポート	2（前面、後面）
バックアップ	ファイル形式	動画（独自フォーマット）、静止画（JPEG）
	保存メディア	USBメモリー/外付けハードディスク/DVD-R/ネットワーク
	再生アプリケーション	独自のビューアプログラム内蔵
User I/F	メニュー画面	グラフィカルメニュー　と　文字による設定
	入力方法	フロントボタン・リモコン・マウス・専用キーボード
ｼﾘｱﾙﾎﾟｰﾄ	PTZｺﾝﾄﾛｰﾙ＆ｷｰﾎﾞｰﾄﾞ	1　RS-485
ネットワーク	ダイナミックIPサポート	有り
	ネットワークインターフェイス	10/100BASE-T Ethernet（RJ-45）
	機能	ﾗｲﾌﾞ・検索・ﾊﾞｯｸｱｯﾌﾟ・PTZFｶﾒﾗｺﾝﾄﾛｰﾙ、遠隔設定
	デュアルネットワークエンコード	H.264 CIF 15fps/ch s
	再生	H.264 HD 30fps/ch
	ネットワークアクセスタイプ	Web表示　・　シングル/マルチモニタリングソフトウェア
追加機能	モバイル対応	iPhone・Android
	時刻補正	DLS（サマータイム） ,　NTP
	S/Wアップグレード	USBﾌﾗｯｼｭﾄﾞﾗｲﾌﾞ/ネットワーク経由の遠隔ｱｯﾌﾟｸﾞﾚｰﾄﾞ
	その他	簡易設定/HDD S・M・A・R・T/多言語ｻﾎﾟｰﾄ/内臓ﾌﾞｻﾞｰ
一般	電源電圧	DC 12V 5A
	寸法	340（W）×68（H）×25３（D）mm（コネクタ含まず）
