特徴
- ハイビジョン画像を各チャンネル30fpsで録画
- AHD-1080p/720p＆アナログ960h ハイブリッド入力 HDMI出力
- スマートフォン対応（iPhone、Android）
- Webによる遠隔監視（Internet Explorer）
- クライアントソフトウエア（シングル・マルチ）付属
ATEモデルの画面例 (モニター画面)
スマートフォン画面例

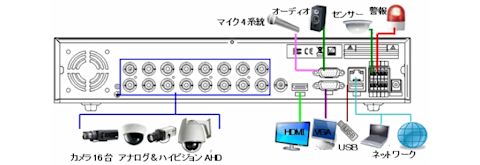

接続例
その他の製品情報
フロントパネル
| 記号 |
LED名 |
説明 |
| ① |
SEQ |
シーケンス表示 （1、4、９画面単位） |
| ② |
PTZ |
カメラ制御（PTZカメラの上下左右ズーム制御） |
| ③ |
SETUP |
各種設定（録画方式、ネットワーク他の設定） |
| ④ |
CAPTURE |
写真撮影（表示されているJPEG画像を保存） |
| ⑤ |
SERCH |
録画検索（カレンダー、タイムバー、イベント等） |
| ⑥ |
REC |
マニュアル録画（スケジュール以外に録画） |
| ⑦ |
PLAY/PAUSE |
再生・一時停止 |
| ⑧ |
REW |
再生時に 1x, 2x, 4x, 8x で巻き戻し |
| ⑨ |
F/REW |
ポーズ時コマ送り・再生時10秒送り |
| ⑩ |
F/ADV |
ポーズ時 コマ戻し・再生時10秒戻し |
| ⑪ |
FF |
再生時に 1x, 2x, 4x, 8x で早送り |
| ⑫ |
USB port |
バックアップ用 USBポート（動画、静止画） |
| ⑬ |
HDD |
HDD動作表示 |
| ⑭ |
POWER |
電源表示 |
| a |
カーソル上移動 |
画面切替1→2→3・・・ |
| b |
カーソル右移動 |
画面切替1→2→3・・・ |
| c |
カーソル下移動 |
画面切替3→2→1・・・ |
| d |
カーソル左移動 |
画面切替3→2→1・・・ |
| e |
SEL |
分割切替 |

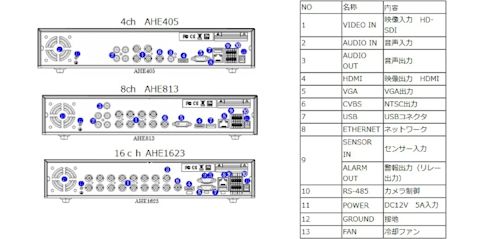

リアパネル・接続例
仕様表
| モデル |
|
AHE405 |
AHE813 |
AHE1623 |
| 映像 |
入力 |
4ch |
8ch |
16ch |
|
|
AHD Ver 2.0 (1080p/30,720p/30)/NTSC |
|
|
|
出力 |
HDMI (最大1920×1080)/ VGA (最大1920×1080) |
|
|
| 音声 |
入力 |
4CH ライン入力 |
|
|
|
出力 |
1CHライン出力 / HDMI出力 |
|
|
|
オーディオ コーデック |
G.711 |
|
|
| アラーム |
センサー入力 |
4CH入力 （NO/NC 選択） |
|
|
|
アラーム出力 |
1アラーム出力 |
|
|
| 録画 |
圧縮方式 |
H.264 |
|
|
|
1920×1080 |
15ｆｐｓ / ch |
|
|
|
1920×540 |
15ｆｐｓ / ch |
|
|
|
1280×720 |
15ｆｐｓ / ch |
|
|
|
640×360 |
30ｆｐｓ / ch |
|
|
|
1280×720 |
30ｆｐｓ / ch |
|
|
|
640×360 |
30ｆｐｓ / ch |
|
|
|
960H |
30ｆｐｓ / ch |
|
|
|
D1 |
30ｆｐｓ / ch |
|
|
|
CIF |
30ｆｐｓ / ch |
|
|
|
画質 |
5段階で調節 |
|
|
|
録画モード |
常時/スケジュール/モーション/センサー/録画しない |
|
|
|
モーションディテクト |
全領域/グリッド線による領域設定 |
|
|
|
イベント前・イベント後録画 |
イベント前 15秒～20分 イベント後 10秒～30秒/1分 録画 |
|
|
| 画面 |
デジタルズーム |
有り |
|
|
|
画面自動切換え |
3秒～60秒 |
|
|
| 再生 |
分割画面 |
1, 4,分割 |
1, 4,9,分割 |
1, 4,9,16分割 |
| 再生速度 |
シングルチャンネル |
×1、2、4、8、16、32 |
|
|
|
マルチチャンネル |
×1、2、4、8、16、32 |
|
|
|
検索モード |
クイックサーチ・イベント・アーカイブ・ログ・時間軸（タイムライン） |
|
|
| ストレージ |
S・M・A・R・T |
HDD内部診断機能 |
|
|
| 内蔵HDD |
ｲﾝﾀｰﾌｪｲｽﾀｲﾌﾟ |
シリアルATA |
|
|
|
1HDDの最大容量 |
3TB |
|
|
|
最大搭載数 |
2台 合計最大 6TB （DVDオプション使用時最大1台） |
|
|
|
ファイルシステム |
NaFS-停電の際に、データ損失を防止するよう設計。 |
|
|
|
USBポート |
2（前面、後面） |
|
|
| バックアップ |
ファイル形式 |
動画（独自フォーマット）、静止画（JPEG） |
|
|
|
保存メディア |
USBメモリー/外付けハードディスク/DVD-R/ネットワーク |
|
|
|
再生アプリケーション |
独自のビューアプログラム内蔵 |
|
|
| User I/F |
メニュー画面 |
グラフィカルメニュー と 文字による設定 |
|
|
|
入力方法 |
フロントボタン・リモコン・マウス・専用キーボード |
|
|
| ｼﾘｱﾙﾎﾟｰﾄ |
PTZｺﾝﾄﾛｰﾙ＆ｷｰﾎﾞｰﾄﾞ |
1 RS-485 |
|
|
| ネットワーク |
ダイナミックIPサポート |
有り |
|
|
|
ネットワークインターフェイス |
10/100BASE-T Ethernet（RJ-45） |
|
|
|
機能 |
ﾗｲﾌﾞ・検索・ﾊﾞｯｸｱｯﾌﾟ・PTZFｶﾒﾗｺﾝﾄﾛｰﾙ、遠隔設定 |
|
|
|
デュアル ネットワークエンコード |
H.264 CIF 15fps/ch |
|
|
|
再生 |
H.264 HD 30fps/ch |
|
|
|
ネットワークアクセスタイプ |
Web表示 ・ シングル/マルチモニタリングソフトウェア |
|
|
| 追加機能 |
モバイル対応 |
iPhone・Android |
|
|
|
時刻補正 |
DLS（サマータイム） , NTP |
|
|
|
S/Wアップグレード |
USBﾌﾗｯｼｭﾄﾞﾗｲﾌﾞ/ネットワーク経由の遠隔ｱｯﾌﾟｸﾞﾚｰﾄﾞ |
|
|
|
その他 |
簡易設定/HDD S・M・A・R・T/多言語ｻﾎﾟｰﾄ/内臓ﾌﾞｻﾞｰ |
|
|
| 一般 |
電源電圧 |
DC 12V 5A |
|
|
|
寸法 |
340（W）×67.5（H）×250（D）mm（コネクタ含まず） |
|
|

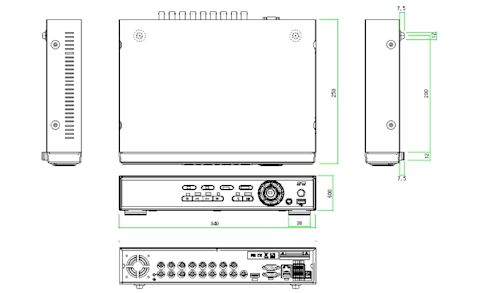

外観図
