特徴
●アナログカメラ、AHD、HD-TVI3.0カメラに対応。
●ハイビジョン画像を各チャンネル30fpsで録画
●最大画素4Mピクセル対応で鮮明画像
●大容量 最大8TByte
●Webによる遠隔監視(Internet Explorer)
●高圧縮率なH.264の採用
●UMS統合管理ソフト(マルチクライアント)でDVR16台同時接続
ATEモデルの画面例 (モニター画面)
スマートフォン画面例
接続例 ATE1623の例
その他の製品情報
フロントパネル
記号 | LED名 | 説明 |
---|---|---|
① | SEQ | シーケンス表示 (1、4、9画面単位) |
② | PTZ | カメラ制御(PTZカメラの上下左右ズーム制御) |
③ | SETUP | 各種設定(録画方式、ネットワーク他の設定) |
④ | CAPTURE | 写真撮影(表示されているJPEG画像を保存) |
⑤ | SERCH | 録画検索(カレンダー、タイムバー、イベント等) |
⑥ | REC | マニュアル録画(スケジュール以外に録画) |
⑦ | PLAY/PAUSE | 再生・一時停止 |
⑧ | REW | 再生時に 1x, 2x, 4x, 8x で巻き戻し |
⑨ | F/REW | ポーズ時コマ送り・再生時10秒送り |
⑩ | F/ADV | ポーズ時 コマ戻し・再生時10秒戻し |
⑪ | FF | 再生時に 1x, 2x, 4x, 8x で早送り |
⑫ | USB port | バックアップ用 USBポート(動画、静止画) |
⑬ | HDD | HDD動作表示 |
⑭ | POWER | 電源表示 |
a | カーソル上移動 | 画面切替1→2→3・・・ |
b | カーソル右移動 | 画面切替1→2→3・・・ |
c | カーソル下移動 | 画面切替3→2→1・・・ |
d | カーソル左移動 | 画面切替3→2→1・・・ |
e | SEL | 分割切替 |
リアパネル・接続例

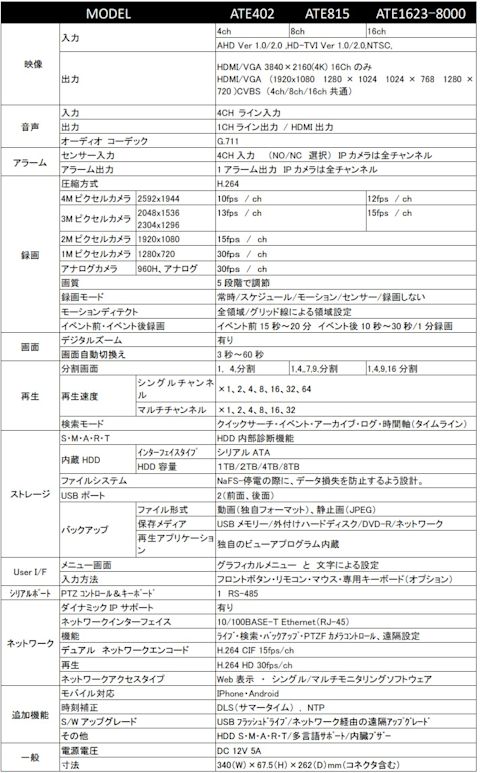

仕様表

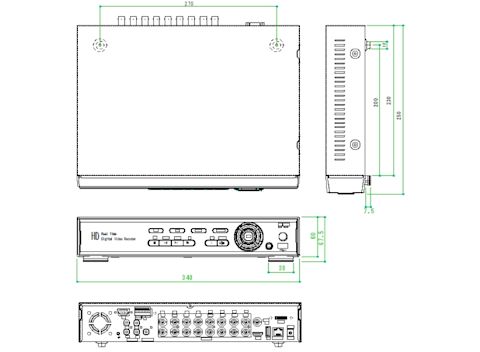

外観図
