特徴
●ハイビジョン画像を各チャンネル30fpsで録画
●マウス対応
●HDMI・VGA出力
●Webによる遠隔監視(Internet Explorer)
●クライアントソフトウエア(シングル・マルチ)付属
●スマートフォン対応

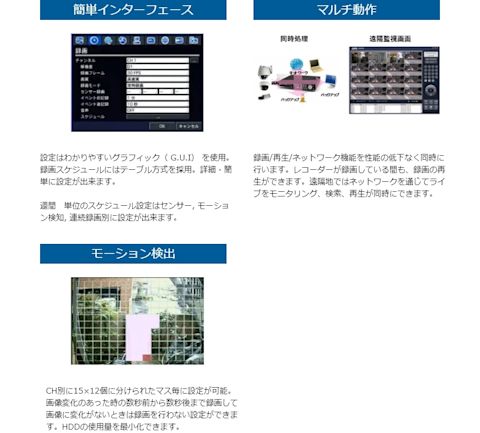

画面例 (モニター画面)

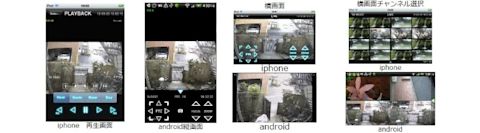

スマートフォン画面例

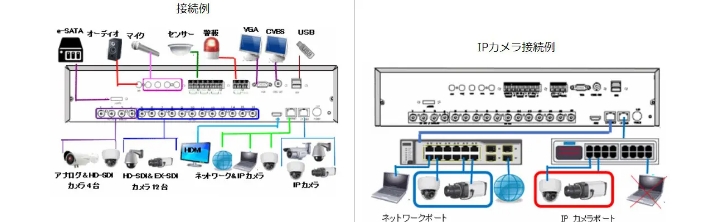

接続例
その他の製品情報

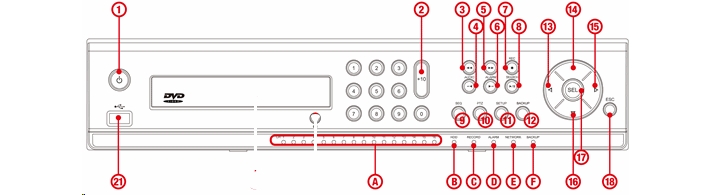

フロントパネル
NO | 内容 |
---|---|
A | ch別録画表示LED |
B | HDD アクセスLED |
C | アラーム |
D | ネットワーク表示 |
E | バックアップ表示 |
F | 電源表示 |
1 | チャンネルセレクトボタン |
2 | REW: 再生時に巻き戻し |
3,4 | F/REW : 再生中 – 再生箇所を60秒戻す |
一時停止中 – 再生箇所を1フレーム戻す | |
5 | FW: 再生時に早送り |
6,7 | F/ADV: 再生中 – 再生箇所を60秒進める |
一時停止中 | |
8 | REC: マニュアル録画の開始/停止 |
9 | SEARCH: サーチメニューに入る |
10 | PLAY/PAUSE:再生/一時停止 |
11 | SETUP: 設定メニューに入る |
12 | SEQ: オートシーケンス |
13-16 | PTZ: PTZコントロール/上下左右/設定値の変更 |
17 | SEL 決定 |
18 | ESC 元に戻る |
21 | USBポート |

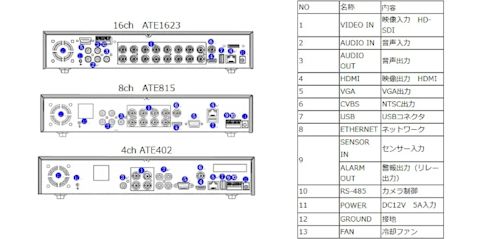

リアパネル・接続例
仕様表
モデル | HDX1643 | |
---|---|---|
映像入力 | HD-SDI EX-SDIタイプ | 16ch HD-SDI/EX-SDI,720p25/30/50/60,1080p25/30, 1080i50/60, 1440p25/30 |
アナログタイプカメラ | SD/AHD/HD-TVI(ch1~CH4のみ) | |
映像出力 | 出力 | HDMI/ VGA (最大4K) |
音声 | Line入力/出力 | 4CH / 1出力 |
IPカメラ入力/出力 | 16ch/16ch | |
オーディオ コーデック | G.711 | |
アラーム | センサー入力/出力 | 16CH入力 4出力(NO/NC 選択) |
IPカメラのセンサ/アラーム | 16入力/16出力 | |
録画 | 圧縮方式 | H.264 (High Profile L4.2) |
カメラ解像度 | 1440p(2K) | 42560×1440 各チャンネル最大15fps |
1080p | 1920×1080 各チャンネル最大30fps | |
720p | 1280×720 各チャンネル最大30fps | |
960H/CVBS | 960×640 各チャンネル最大30fps | |
画質 | 5段階で調節 | |
録画モード | 常時/スケジュール/モーション/センサー/録画しない | |
モーションディテクト | 全領域/グリッド線による領域設定 | |
イベント前・イベント後録画 | イベント前15秒~20分 イベント後10秒~60秒 | |
画面 | デジタルズーム | 領域拡大 |
画面自動切換え | 3秒~60秒 | |
再生 | 分割画面 | 1, 4, 8、16分割 |
再生速度 | シングルチャンネル | ×1、2、4、8、16、32、64 |
検索モード | クイックサーチ/タイムライン/イベント/キャプチャーリスト/ログ/日時指定 | |
ストレージ | eSATA | 1(外部ストレージ) |
内蔵HDD | インターフェイスタイプ | シリアルATA |
1HDDの最大容量 | 4TB | |
最大搭載数 | 4台 (RAID 1/5/10) | |
ファイルシステム | NaFS-停電の際に、データ損失を防止するよう設計。 | |
USBポート | 3(前面1、後面2) | |
バックアップ | ファイル形式 | 動画(独自フォーマット/AVI/EXE)、静止画(BMP) |
保存メディア | USBメモリー/外付けハードディスク/ネットワーク | |
再生アプリケーション | 独自のビューアプログラム内蔵 | |
User I/F | メニュー画面 | グラフィカルメニュー と 文字による設定 |
入力方法 | フロントボタン・リモコン・マウス・専用キーボード | |
シリアルポート | PTZコントロール&キーボード | RS-485 |
終端抵抗 | 有り | |
ネットワーク | ダイナミックDNSサポート | 有り |
ネットワークインターフェイス | 10/100/1000BASE-T Ethernet(RJ-45) | |
機能 | ライブ・検索・バックアップ・PTZFカメラコントロール、遠隔設定 | |
デュアルネットワークエンコード | H.264 D1 60fps/ch | |
再生 | H.264 HD 30fps/ch | |
ネットワークアクセスタイプ | Web表示 ・ シングル/マルチモニタリングソフトウェア | |
追加機能 | モバイル対応 | iPhone・Android |
時刻補正 | DLS(サマータイム) , NTP | |
S/Wアップグレード | USBフラッシュドライブ/ネットワーク経由の遠隔アップグレード | |
その他 | 簡易設定/HDD S・M・A・R・T/多言語サポート/内臓ブザー | |
一般 | 電源電圧 | DC 12V 6.67A ACアダプタ(100V~240V 1.5A) |
寸法 | 432mm x 340mm x 98mm(コネクタ含まず) |

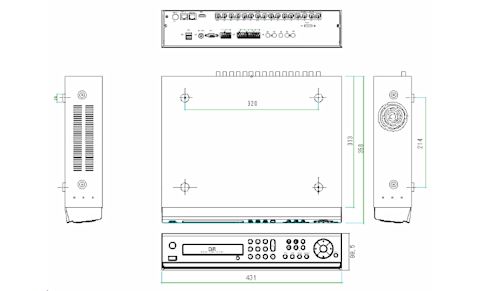

外観図
