VDS6500の強み
2台分の映像＋カメラ電源を1本の同軸ケーブルだけで伝送可能
VDS6500を使用すると１本の同軸ケーブルで２台分のカメラと映像電源を伝送できます。配線距離が長い場所にカメラを取り付ける際に通常であれば映像用に同軸ケーブル２本とカメラ電源用ケーブル２本が必要な所を同軸ケーブル１本で済ませる事ができ、省配線化及び工事の手間を削減できます。

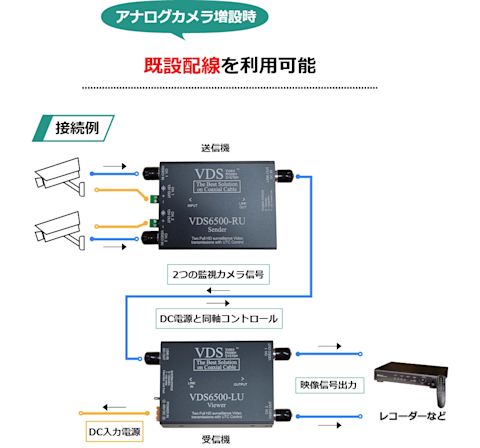

アナログカメラ増設時、既設配線を利用可能
図のように既設カメラの近くにカメラを増設する場合、本製品を使用する事で既存カメラの配線を利用できるので工事の手間を大幅に削減できます。

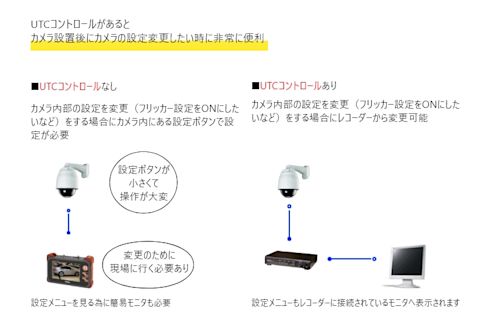

UTCコントロール使用
UTCコントロール信号も伝送するのでカメラ設定をレコーダーから変更可能。
＊UTCコントロールとは同軸ケーブルを介してカメラのOSDメニューを制御する機能です。本機能を使用するとカメラの各機能のON/OFFやズームフォーカスなどの操作が可能です。

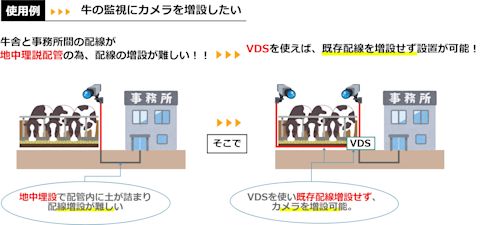

使用例：牛舎へカメラの増設
ケーブルの増設が不可な場所にVDS6500を使ってカメラを増設
牛舎と事務所の間は地中埋設配管でケーブルが敷設されており、長期間経過していた為配管内に泥が溜まりケーブル増設が難しい状態となっておりました。そこでVDS6500を使用して既設配線にカメラ２台分の映像と電源をのせる事で牛舎にカメラを１台増設致しました。本事例のようにケーブル増設が難しい区間がある場合でも本製品を使用すればカメラ増設が可能となります。
よくある質問
Q
ワンケーブルユニットとは何ですか？
A
映像と電源を１本のケーブルで送る事が可能となる装置です。
Q
どのカメラでも対応してますか？
A
はい、どのカメラとも組合せられます。
Q
VDS6200とVDS6500の違いはなんですか？
A
VDS6500は２台のカメラ映像と電源を送る事が出来ます。VDSは１台のみ
Q
UTCコントロール信号は伝送できますか？
A
はい、可能です。
その他の製品情報

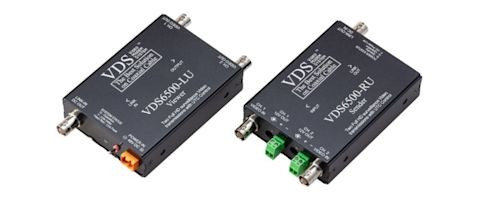

外観図

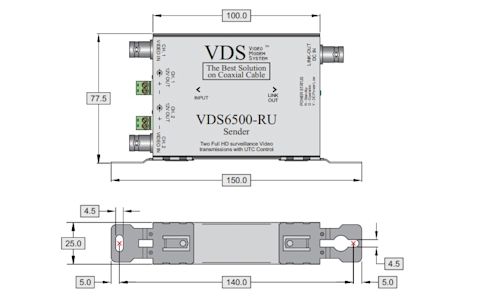

VDS6500 RU

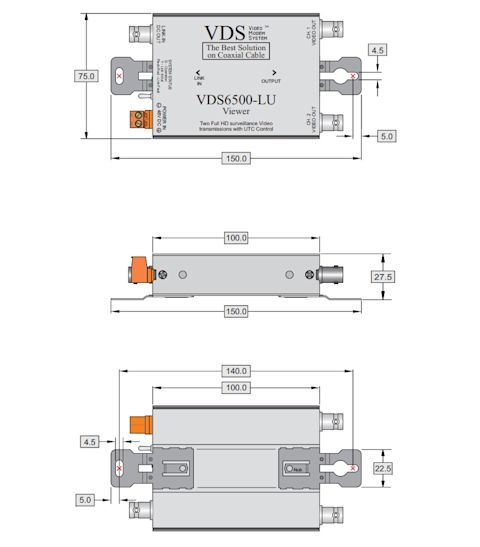

VDS6500 LU
VDS6500 電源
仕様
| 製品名 | VDS6500-RU |
|---|---|
| 設置場所 | カメラ側 |
| 映像チャンネル数 | 2ch |
| 対応映像信号 | AHD（1080p / 4MP / 5MP） HD-TVI（1080P） HDCVI（1080P） コンポジット（NTSC / PAL） ※UTC信号対応 |
| 映像⼊⼒ | 1.0Vp-p 75Ω |
| カメラ側電源出⼒ | DC12V 最⼤4.0A（2ch合計） |
| カメラ電源出⼒端⼦ | DCジャック（Φ2.1×5.5mm センタープラス） または 3.5mm ピッチ2ピン着脱式端⼦台 |
| 映像伝送周波数 | CH1 : 70MHz CH2 : 130MHz |
| 映像伝送周波数帯域 | 45MHz |
| リンクケーブル | 75Ω同軸ケーブル 両端BNCオス端⼦(75Ω) 5C-2V以上を推奨 |
| 伝送距離 | 5C-FB : 最⼤400m 5C-2V : 最⼤300m |
| サージプロテクター | リンクケーブル接続端⼦に内臓 （8kV / 5kA） |
| 外形⼨法 | 75( W ) × 25( H ) × 100(D) mm ※突起部/取付⾦具含まず |
| 電源⼊⼒ | DC48V （リンクケーブルより） |
| 消費電⼒ | RU + LU : 約8W ※接続するカメラ等で変動 |
| 質量 | 約190g |
| 動作温度 | ー10℃ 〜 45℃ |
| 動作湿度 | 20% 〜 90% （結露不可） |
| 製品名 | VDS6500-LU |
|---|---|
| 設置場所 | モニター側 |
| 映像チャンネル数 | 2ch |
| 対応映像信号 | AHD（1080p / 4MP / 5MP） HD-TVI（1080P） HDCVI（1080P） コンポジット（NTSC / PAL） ※UTC信号対応 |
| 映像⼊⼒ | 1.0Vp-p 75Ω |
| 映像伝送周波数 | CH1 : 70MHz CH2 : 130MHz |
| 映像伝送周波数帯域 | 45MHz（クロマレベル±3dB） |
| リンクケーブル | 75Ω同軸ケーブル 両端BNCオス端⼦(75Ω) 5C-2V以上を推奨 |
| 伝送距離 | 5C-FB : 最⼤400m 5C-2V : 最⼤300m |
| サージプロテクター | リンクケーブル接続端⼦に内臓 （8kV / 5kA） |
| 外形⼨法 | 75( W ) × 25( H ) × 100(D) mm ※突起部/取付⾦具含まず |
| 電源⼊⼒ | DC48V （電源アダプターDC48V 1.25A 付属） |
| 消費電⼒ | RU + LU : 約8W ※接続するカメラ等で変動 |
| 質量 | 約190g |
| 動作温度 | ー10℃ 〜 40℃ |
| 動作湿度 | 20% 〜 90% （結露不可） |
