特徴
AHDに対応するワンケーブルユニット
同軸ケーブルで電源供給とと映像伝送
AHDタイプのカメラをワンケーブル化
概要
電源重畳方式とは
電源を映像信号の同軸ケーブルを利用して送る方法を 電源重畳方式と言います。
VDS 送信システムは1 本の同軸ケーブルを通してリアルタイムビデオ信号AHD カメラの電源を長距離にわたって送信します。
送信部 VDS6200-RU カメラ側
CCD カメラにDC12V を供給。カメラからのビデオを同軸ケーブル一本で受信部側に送信します。
受信部 VDS6200-LU モニター側
モニター、 DVR 、画像コントローラー、マルチプレクサー等にビデオ信号を出力します。また、こちら側からカメラに必要な電源を供給します。
VDS は、カメラ側ユニット(RU) およびローカル・ユニット(LU) を含む2 ユニットから成ります。RU は映像信号を高周波に変調をして送信し、LU は受信側で復調をしています。
この方式は他の電源重畳方式と比較して、 ノイズが少なく、画像の劣化が少ない上に長距離での利用が可能です。又、長距離での電圧降下を考慮して、カメラの電圧より高い電圧(DC48V) を送り、ローカル側でDC12V の安定化を行っています。
よくある質問
Q
ワンケーブルユニットとは何ですか？
A
映像と電源を１本のケーブルで送る事が可能となる装置です。
Q
どのカメラでも対応してますか？
A
はい、どのカメラとも組合せられます。
Q
VDS6200とVDS6500の違いはなんですか？
A
VDS6500は２台のカメラ映像と電源を送る事が出来ます。VDSは１台のみ
Q
UTCコントロール信号は伝送できますか？
A
はい、可能です。
その他の製品情報

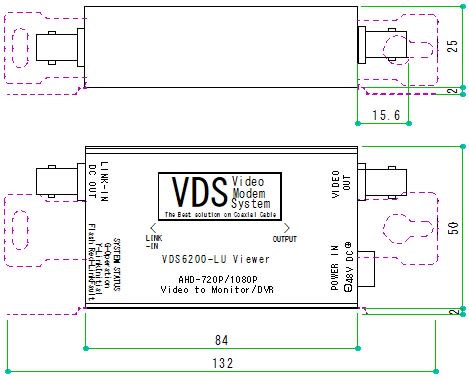

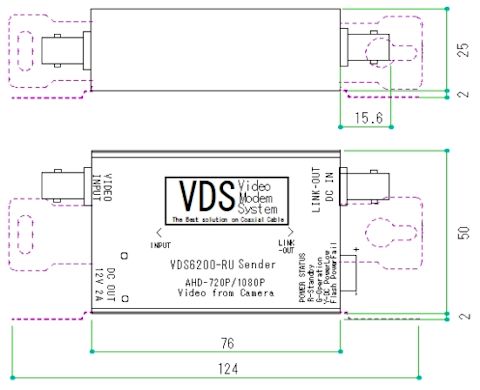

外観図
VDS6200-RU（送信部）
VDS6200-LU（受信部）
仕様
VDS6200-RU（送信部）
| 項目 | VDS6200-RU（送信部） |
|---|---|
| 映像入力信号 | AHD (Analog HD)75Ω BNCコネクタ |
| 映像解像度 | 1080p(1920×1080) / 720p（1280×720） |
| 電源出力 | DC12V 1.5A |
| 電源コネクタ | 5.5φDCジャック（2.1ｍｍ）センタープラス |
| リンク出力 | BNC |
| 使用温度範囲 | -10 ～45°C |
| 寸法 | (L x W x H): 76mm x 50mm x 25mm |
| 重量 | 132ｇ |
VDS6200-LU（受信部）
| 項目 | VDS6200-LU（受信部） |
|---|---|
| 映像信号出力 | AHD (Analog HD)75Ω BNCコネクタ |
| 電源入力 | DC48V 付属ACアダプタより |
| 電源コネクタ | ターミナルブロック |
| リンク出力 | BNC |
| 使用温度範囲 | -10 ～40°C |
| 寸法 | (L x W x H): 84mm x 50mm x 25mm |
| 重量 | 120ｇ |
| ACアダプタ | 出力48V 60W / 入力100V～240V 50/60Hz 1.5A |
| 距離 | 最大800ｍ 5C-FB使用の場合です |
