特徴
PTZカメラを簡単操作
ジョイスティックで上下左右ズームが簡単制御
PTZカメラの左右・上下・ズームコントロール制御最大255カメラ。
3軸ジョイスティックコントローラ。
プリセット64箇所
プログラマブルカメラをサポート。
(オートスキャン機能：予め設定した場所を巡回)
見やすいLCD表示。
PELCO-D&Pプロトコルに対応 。
主な特徴
ジョイスティックを上下左右でその方向にカメラが旋回します。
大きく動かすと早く移動し、少し動かすとゆっくり移動します。
スティックを右回転でズームアップ、左回転で広角になります。
カメラのプリセット操作が簡単に出来ます。
カメラを目的の方向に合わせて番号を決めてプリセットが可能です。
プリセット下方向に簡単に向ける事が出来ます。
仕様
| 項目 | KB-1200 |
|---|---|
| インターフェイス | RS-485 2port |
| 使用ケーブル長さ | 最大 1.2Km AWG24使用時 |
| プロトコル | Pelco-D / Pelco-P |
| USBコネクタ | USB-2.0 USBファンクション（マウスエミュレーター） |
| ボーレート | RS-485 9600ｂｐｓ |
| ジョイスティック | 3軸制御 （PTZ 3軸 速度制御） |
| プリセット | 64ポイント |
| 電源 | DC-12V ±15％ 9Vバッテリー |
| 消費電流 | 0.5Ah |
| LCD表示 | 16文字×2行 |
| 動作温度 | 0 ˚ C ～ + 45 ˚ C |
| 使用湿度 | 10～75％ 結露なきこと |

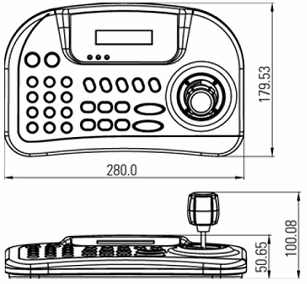

| 外形寸法 | 280（W）×50（H）×179（D） |
| 重量 | 約 1.0Kg |

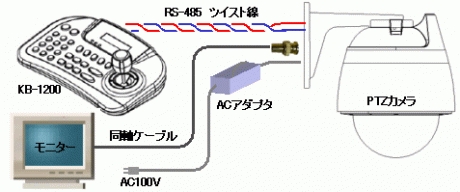

カメラとの接続例
一般的な接続
KB-1200とカメラ間はRS-485（ツイストペアケーブル）LANケーブル等
モニターとカメラ間は同軸ケーブル
ACアダプタはカメラ近くに設置
電源重畳ユニット使用例
電源重畳ユニットとの組み合わせ
カメラ側電源重畳ユニットはカメラに内蔵できます（PTZ-300）
対応PTZカメラ
PTZ-100
PTZ-100 OT
