特徴
- 最大1920 x 1080pで60fpsのエンコード＆デコード
- デュアルストリーミング（H.264/H.264,H.264/MJPEG）
- MPEG2-TSサポート
- 双方向オーディオ通信（G.711、AAC）
- 3G/HD/SD-SDI＆HDMI＆コンポジット入力/出力
- オーディオを3G/HD/SD-SDI＆HDMIにエンベデッド
- PTZカメラコマンドを30種類以上サポートされているPTZプロトコルの30種類以上
- 医療機関、救急、消防、放送業界、工場内、教育機関等での採用
主な機能
| 項目 | 特徴 |
|---|---|
| 映像 | 1CH Video Codec System |
| 圧縮方式 | H.264 |
| 解像度 | 最大1920x1080 |
| ネットワーク | 固定IP、動的IP LAN、DDNS |
| その他の機能 | 設定情報 USB 保存機能 |
| 音声双方向通信可能 Full-duplex | |
| 日本語 OSD 機能 | |
| PoE 対応 | |
| Webブラウザで画像表示と各種設定 | |
| マネージャーソフトでシステム監視 | |
| CMSソフトで16台を一括表示と録画 | |
| RS-232CとRS-422を遠隔伝送 | |
| センサとリレーを遠隔接続 | |
| PTZカメラの遠隔コントロール | |
| RS-422/485, センサー/アラーム機能 |

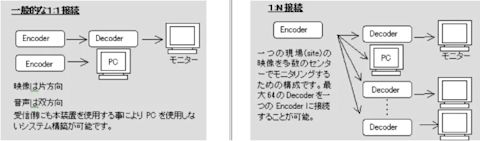

接続例

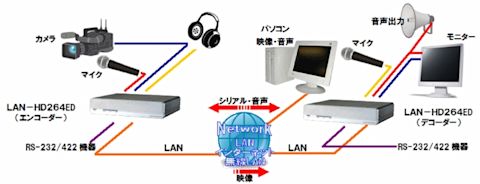

LANシリーズ インターネット経由での遠隔監視システムモデル図
LAN-HD264EDは H・264 圧縮方式の CODECとして多様な IP ネットワークを使用して低帯域通信から高域まで多彩な送信速度できれいな画質と音質を提供する最新の遠隔監視ソリューション です。
データ回線を通じて遠隔地と利用者間でデータ交換機能を利用し、遠隔カメラ制御, 遠隔センサー/アラームなど多様な機能を実現することができます。
前面に設置した LED でシステムの状態を素早く確認することができ、 Webブラウザにて遠隔地でモニタリング, 保存, 検索, カメラ P/T/Z 制御機能が可能な遠隔映像送信用コーデックシステムです。

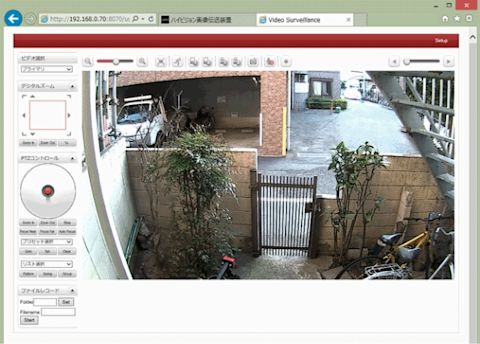

Webによる映像表示
ネットワーク設定画面例
システム管理ソフトウェア 「マネージャーソフトウェア」 （標準添付）
複数のLANシリーズを一括管理
画像伝送量、フレーム数、ネットワーク状態をリアルタイムで監視可能です。
Servers画面
| 項目 | 内容 |
|---|---|
| IP / Domain Name | IPアドレス |
| MAC Address | MACアドレス |
| Model | 製品型番 |
| Type | エンコーダー、デコーダー |
| Firmware | ファームウェアのバージョン |
| Start Up Time | 起動日時 |
Channels画面
| 項目 | 内容 |
|---|---|
| Ch | チャンネル番号 |
| Conns | サーバーに接続されたクライアントの数 (Nada Manager 含む) |
| Cam | ビデオ信号入力状態 |
| Motion | モーション検出状態 |
| V-E(kbps) | ビデオ エンコード ビートレート |
| V-E(fps) | ビデオ エンコード フレームレート |
| V-D(kbps) | ビデオ デコーディング ビートレート |
| V-D(fps) | ビデオ デコーディング フレームレート |
| A-E(kbps) | オーディオ エンコード ビートレート |
| A-D(kbps) | オーディオ デコーディング ビートレート |
Peripherals画面
| 項目 | 内容 |
|---|---|
| COM1-TX | RS-232C ポートのデータ送受信状態 |
| COM1-RX | – TX: サーバー -> 外部シリアル機器 |
| – RX: 外部シリアル機器 -> サーバー | |
| COM2-TX | RS-422/485 ポートのデータ送受信状態 |
| COM2-RX | – TX: サーバー -> 外部シリアル機器 |
| – RX: 外部シリアル機器 -> サーバー | |
| Sensor1 | センサーポートの状態 |
| Sensor2 | |
| Buzzer | ブザーの状態 |
| Relay1 | リレーの状態 |
| Relay2 |

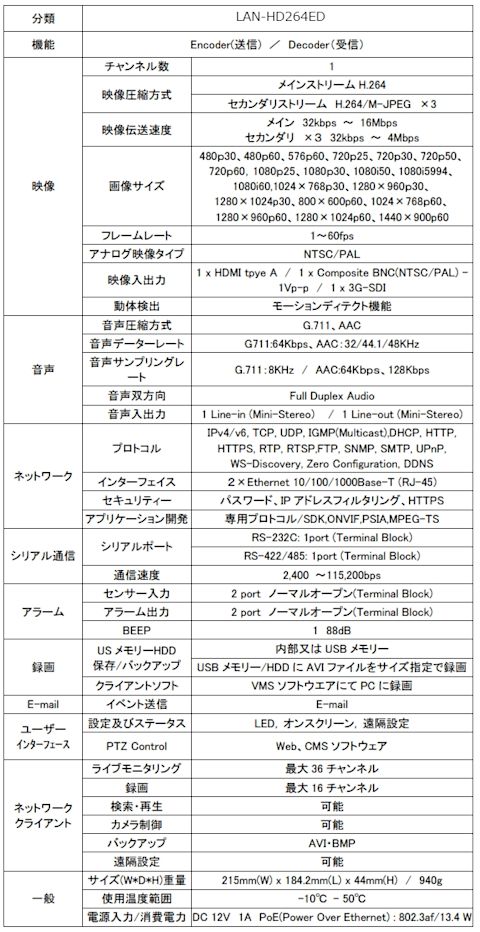

仕様

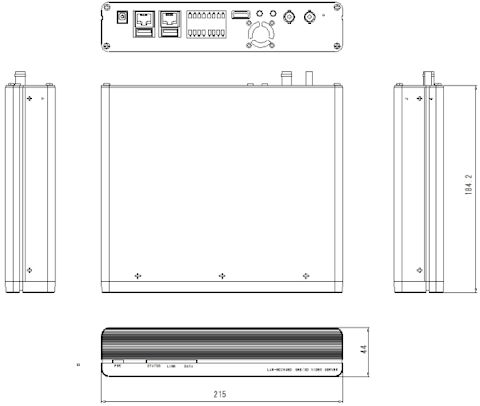

外観図
よくある質問
Q
キャプチャーボードと何が違いますか。
A
インターネット経由で遠隔に映像を送る事が出来る点です。
Q
検討したいのですが貸出機はありますか？
A
はい、ございます。お問い合わせから貸出希望の旨ご連絡ください。
Q
遅延時間はどのくらいでしょうか？
A
弊社で実験した際はインターネット経由で約350 ミリ秒の遅延が発生しました。
Q
故障の際のサポートについて教えてください。
A
故障した製品をお送りいただき、修理を行う、または代替品と交換するセンド バック方式で対応しております。
Q
保証期間は何年ですか？
A
1年間です。
Q
インターネット経由で映像伝送できますか？
A
はい、できます。
Q
ローカルネットワークの環境でも使用可能ですか？
A
はい、ローカルネットワーク、インターネットどちらの環境でも使用可能です。
Q
IPカメラを接続できますか？
A
はい、接続できます。onvifやRTSPに対応してますのでこれらのプロトコルを使って接続可能です。
Q
G.711aのコーデックは対応してますか？
A
非対応です。G.711μは対応してますがG.711aは非対応です。
Q
音声出力は可能ですか？
A
はい、可能です。HDMIから映像と音声を一緒に出力する事も、別々にアナログ音声出力から出力する事もできます。
Q
専用機と兼用機の違いはなんですか？
A
兼用機はエンコーダーとデコーダーの機能を切り替えて使う事ができます。
Q
エンコーダー１台とデコーダー複数台を接続できますか？
A
はい、可能です。エンコーダー１台に対してデコーダー５台程度でしたら接続可能です。
Q
デコーダーを使わずにPCで映像を閲覧できますか？
A
はい、可能です。
Q
4K映像に対応してますか？
A
非対応です。最大解像度はフルHDまでです。4K映像を使用される場合は、LAN-UHD265E,LAN-UHD265EDを選定下さい。
