特徴
ハイビジョン映像をLANに変換します。
HDMI又はHD-SDIのハイビジョン映像をH.264で圧縮伝送します。
本装置はエンコーダー機能とデコーダー機能を切り替えて使用可能です。
本装置はテレビ放送用としてもご利用いただいています。
学校等でのハイビジョン放送設備としてご利用いただいています。
主な機能
| 項目 | 特徴 |
|---|---|
| 映像 | 1CH Video Codec System |
| 圧縮方式 | H.264 |
| 解像度 | 最大1920x1080 |
| ネットワーク | 固定IP、動的IP LAN、DDNS |
| その他の機能 | 設定情報 USB 保存機能 |
| 音声双方向通信可能 Full-duplex | |
| 日本語 OSD 機能 | |
| PoE 対応 | |
| Webブラウザで画像表示と各種設定 | |
| マネージャーソフトでシステム監視 | |
| CMSソフトで16台を一括表示と録画 | |
| RS-232CとRS-422を遠隔伝送 | |
| センサとリレーを遠隔接続 | |
| PTZカメラの遠隔コントロール | |
| RS-422/485, センサー/アラーム機能 |
接続例
LANシリーズ インターネット経由での遠隔監視システムモデル図
LAN-HD264は H・264 圧縮方式の CODECとして多様な IP ネットワークを使用して低帯域通信から高域まで多彩な送信速度できれいな画質と音質を提供する最新の遠隔監視ソリューション です。
データ回線を通じて遠隔地と利用者間でデータ交換機能を利用し、遠隔カメラ制御, 遠隔センサー/アラームなど多様な機能を実現することができます。
前面に設置した LED でシステムの状態を素早く確認することができ、 Webブラウザにて遠隔地でモニタリング, 保存, 検索, カメラ P/T/Z 制御機能が可能な遠隔映像送信用コーデックシステムです。

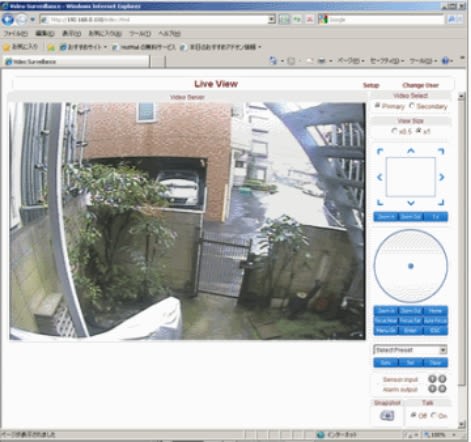

Webによる映像表示

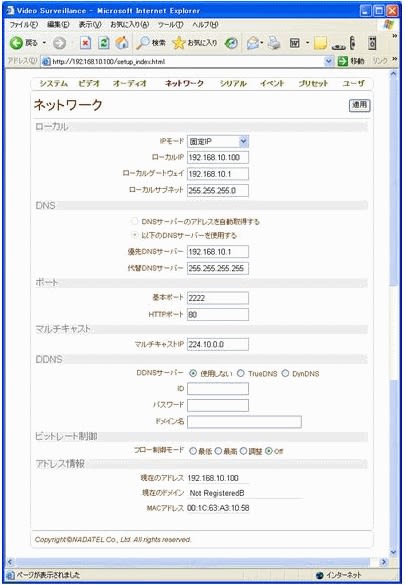

ネットワーク設定画面例
システム管理ソフトウェア 「マネージャーソフトウェア」 （標準添付）
複数のLANシリーズを一括管理
画像伝送量、フレーム数、ネットワーク状態をリアルタイムで監視可能です。
Servers画面
| 項目 | 内容 |
|---|---|
| IP / Domain Name | IPアドレス |
| MAC Address | MACアドレス |
| Model | 製品型番 |
| Type | エンコーダー、デコーダー |
| Firmware | ファームウェアのバージョン |
| Start Up Time | 起動日時 |
Channels画面
| 項目 | 内容 |
|---|---|
| Ch | チャンネル番号 |
| Conns | サーバーに接続されたクライアントの数 (Nada Manager 含む) |
| Cam | ビデオ信号入力状態 |
| Motion | モーション検出状態 |
| V-E(kbps) | ビデオ エンコード ビートレート |
| V-E(fps) | ビデオ エンコード フレームレート |
| V-D(kbps) | ビデオ デコーディング ビートレート |
| V-D(fps) | ビデオ デコーディング フレームレート |
| A-E(kbps) | オーディオ エンコード ビートレート |
| A-D(kbps) | オーディオ デコーディング ビートレート |
Peripherals画面
| 項目 | 内容 |
|---|---|
| COM1-TX | RS-232C ポートのデータ送受信状態 |
| COM1-RX | – TX: サーバー -> 外部シリアル機器 |
| – RX: 外部シリアル機器 -> サーバー | |
| COM2-TX | RS-422/485 ポートのデータ送受信状態 |
| COM2-RX | – TX: サーバー -> 外部シリアル機器 |
| – RX: 外部シリアル機器 -> サーバー | |
| Sensor1 | センサーポートの状態 |
| Sensor2 | |
| Buzzer | ブザーの状態 |
| Relay1 | リレーの状態 |
| Relay2 |

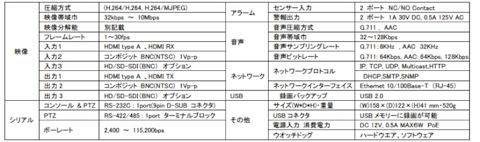

仕様

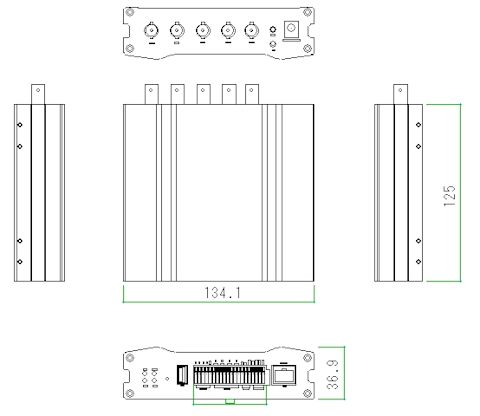

外観図
